不管电动机构还是手动机构,操作机构是保证隔离开关的良好运行一个基本部分。 必须根据与没一项应用所有相关的特定限制来选择机构,比如:使用类型现场条件,安全问题等。 准确的选择应当考虑的主要参数是: 操作周期的次数和频率 操作机构及控制(本地或远程)SCADA 锁定和联锁(本地或远程) 应急操作(本地或远程) 现场环境(环境温度、防水和防尘)、现场安装条件(温度、紧密度)
如果要打开PDF文件,需要安装Acrobat Reader 阅读器。

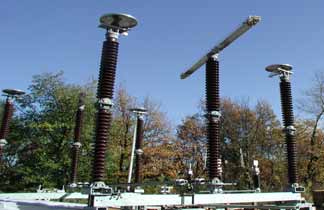

空气隔离开关,由2个旋转支柱绝缘子从中心断开 隔离刀断口接触形式为线接触: ·阳闸由铜镀银圆柱体制成 ·阴闸由2套铜镀银接触片制成 用弹簧保证触点压力. 当前轨道元件由用铜连续间隔的扁钢型材制成。 支柱式绝缘子的旋转系统可做90“旋转运动,不锈钢轴穿 在2个自润滑轴承内。铝质轴承座固定在底坐架上。 底架由成形钢板制成后热镀锌。 可以水平安装、垂直安装或倒挂式安装。
Ur:145 kV - BIL 650 KV - I r 2000 A I k <_ 40 kA - tk:3s - I p <_ 100 kA
空气隔离开关,由绝缘传动杆垂直断开。 在断裂点或铰链触点处接触。 固定部件剖面与开关电流衰减元件剖面之间的接触线是相切 的。用弹簧保证触点压力。 当前轨道元件由用铜连续间隔的扁钢型材制成 聚四氟乙烯环支承内的不锈钢铰合轴嵌入到电流通路的摆式叶 片中。 底架由成形钢板制成后热镀锌 可以水平安装、垂直安装或倒挂式安装。
带闭合死点限位闭锁装置的接地刀闸 接线端子:铝板 操作轴的单臂装有2个接触片,接触压力由弹簧来保证,单臂与支架 之间由铜导体连接 底架由成形钢板制成后热镀锌 可以水平安装,垂直安装。

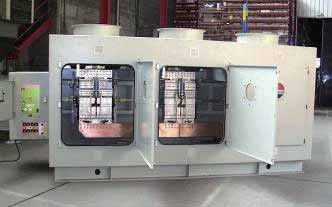

Ur:24 / 25,8 kV - BIL125/150kV lr:≤ 12500 A lk:400 kA - tk:3s - Ip:1000 kA
Ur:24 / 25,8 kV·BIL125/150kV Ir:<3150 A Ik:160 kA·tk:3s·Ip:511 kA
Ur:24 / 25,8 kV - B I L 125 / 150 kV lr:< 10000 A lk:100 kA - tk:3s - Ip:320 kA
型号:
使用隔离开关垂直主轴旋转电操作机构。单极操作 或联动操作。
M R 41E电机操动装置采用单极或多级控制系统实现内 外部开关和隔离开关的自动化操作。 控制单元由采用健壮设计的电子模块进行管理,以实现 灵活操作。
户内旋转电机驱动装置,配有水平主轴。
户外线性操作机构,配有电动随动装置。用于铁路。
户外旋转电操作装置,配有水平主轴。用于铁路。
可以现场操作的手动操作装置 / Manual operating mechanism with local operation, for outdoor disconnectors with connected or not connected poles . 适用于这几种隔离开关:中断开关、双断开关、接地开关。 For disconnector : Center break, double break, earthing switch.
可以现场操作的手动操作装置 / Manual operating mechanism with local operation, for outdoor disconnectors with connected or not connected poles .
适用于这几种隔离开关:中断开关、双断开关、接地开关。 For disconnector : Center break, double break, earthing switch.
驱动输入主轴垂直移位手动操作装置。 本地操作手动操作装置,用于户外安装的联动或单 极操作隔离开关。
